プログラマブルAC電流計

全般

AMCシリーズAC電流計 ACサンプリング技術を採用した電圧計は、三相グリッドの電流と電圧を直接測定することができる。これは、ローカルディスプレイのために使用することができますし、工業用制御装置を接続して測定制御システムを形成する。

パラメータ

コミュニケーション

RS 485 ( Modbus-RTU )

ディスプレイ

液晶ディスプレイ、乗算力を設定

U & I

AC電流：AC 1 A、5 A

精度

アクティブエネルギー：クラス0.5

補助電源装置

AC 220 V

消費

電流：消費電力<0.5 VA ;

補助電源：電力消費≤5 VA

インストール
パネルマウント
ディメンション（L * W * H）
パネル寸法（Ｌ×Ｗ）：75 * 75 mm
カットアウト（L×W）：67 * 67 mm
サイズ（L×W×H）：66 * 66 * 94.3 mm
スイッチ・スイッチリレー
DC 30V/3A AC 220V/3A
はじめにカレント
0.3 %

テクニカルデータシート

技術的なパラメータ		値
入力	定格値	AC電圧：単相AC100V,400V 三相：AC100 V、400 V、660 V(UL-L,Only 72/96) AC電流：AC 1 A、5 A；直流電圧：1000 V、300 V、75 mV、10 V；直流電流：0 - 20 mA、4 - 20 mA、5 A；
	オーバーロード	電圧：1.2倍定格値（連続）；2回定格値/ 1秒電流：1.2倍評価値（連続）；10倍定格/ 1秒
	周波数	45 Hz-65 Hz
	消費電力	各電圧の消費電力は、電流入力回路は0.5 VA未満である
精度		クラス0.5
関数	ディスプレイ	LEDまたはLCD
	コミュニケーション	RS485,Modbus-RTU プロトコル( 一つ開始ビット、八つデータビット、一つ停止ビット、パリティなし) ボーレート2400 / 4800 / 9600 / 19200 bpsなど
	アラーム	1チャンネル受動リレー、接点容量3 A / 30 VDC、3 A / 250 VAC、高、低、不均衡アラームなどに使用
	アナログ	DC 4〜20mA,( 負荷 <500Ω) （注：シールド線は、上記の信号入力と出力のために特別に選択される）
	スイッチング	入力：4つのチャンネルまたは2つのチャンネル・ドライ・コンタクト入力、ビルトイン・電源出力：2チャンネルスイッチング出力、リレー接点、容量：3 A / 30 VDC、3 A / 250 VAC
補助供給		AC / DC 85 - 265 V
消費電力		<5VA
絶縁抵抗		≥ 100 MΩ
電源周波数耐圧		端子の電源セットと信号入力との間には、端子2 kV / 1 min ( RMS )の出力集合が設定される。シェルとターミナルのすべてのセットの間で（端子参照電圧のセットを40 V未満）AC 4 kV
環境	温度	作業温度：-10℃～+55℃；貯蔵温度：-25℃~+70℃
	湿度	≤95 % RH，無凝縮，腐食性ガスなし
	高度	≤ 2500 m

ディスプレイ

配線

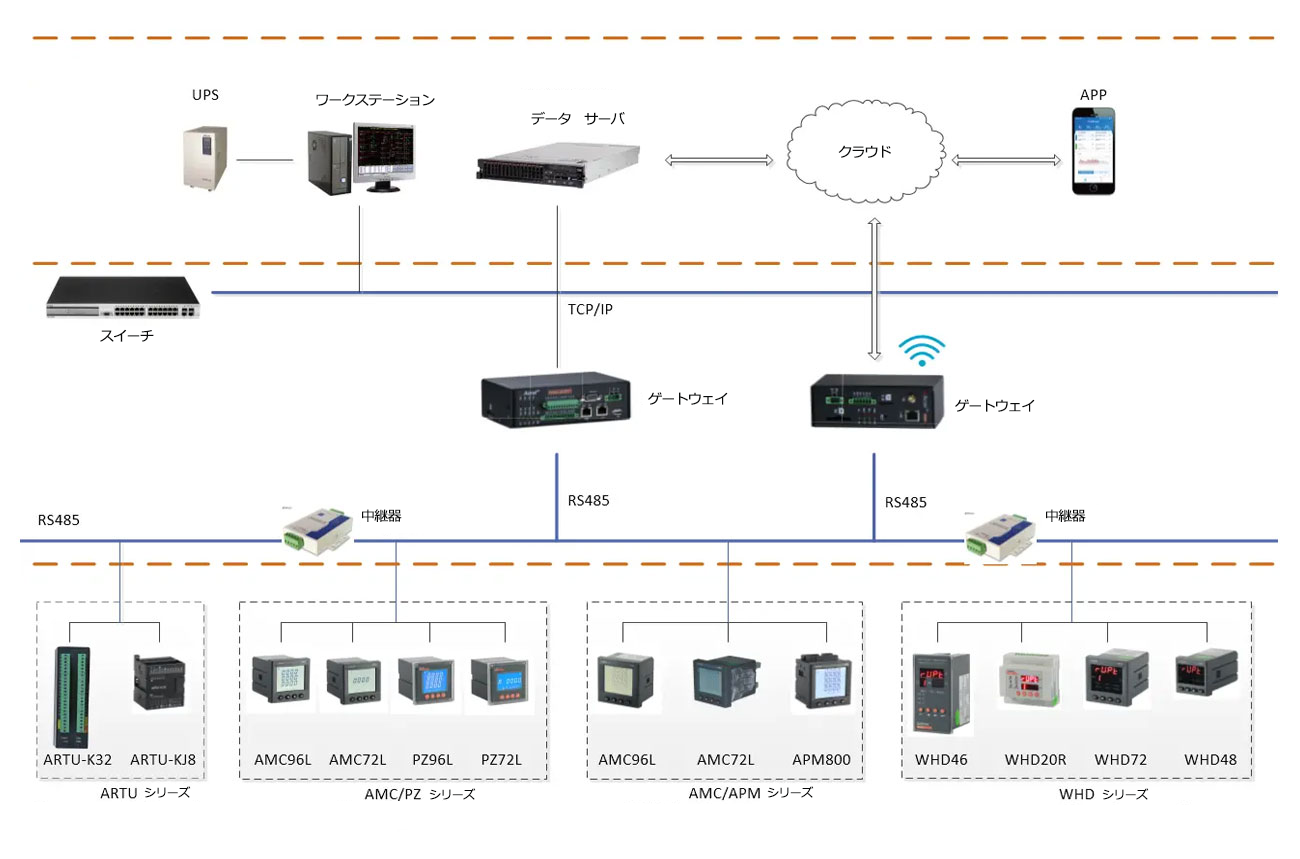

ネットワーク

インストール

パッケージ

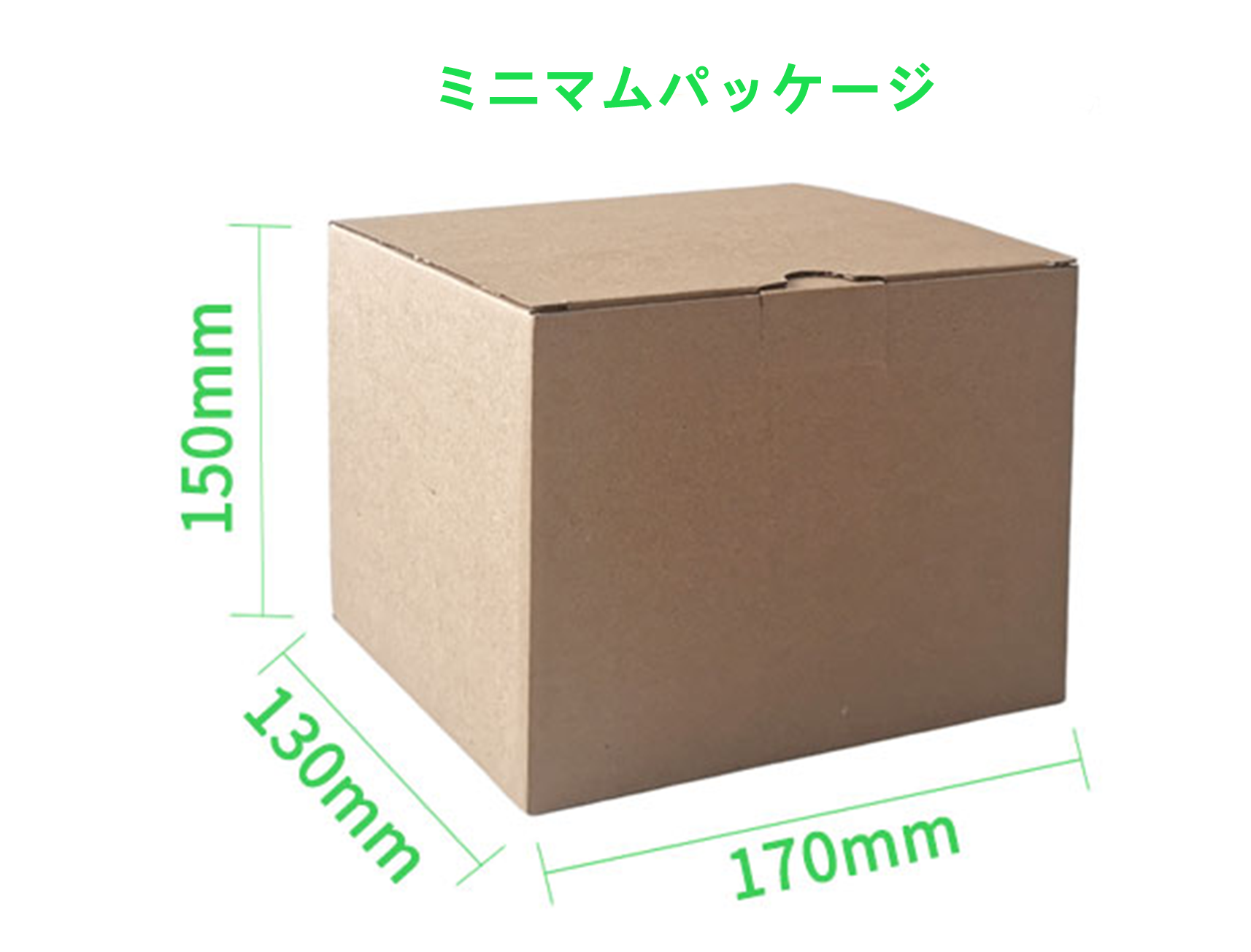

ミニマムパッケージ

パッケージ寸法（1pc）

130 * 150 * 170 mm

パッケージ質量（1pc）

0.53 kg

ホールボックスパック

パッケージの寸法(48pcs)

615 * 480 * 395 mm

パッケージ質量(48pcs)

9.5 kg

製品HSコード

9028301400

アテンション.

上記のパッケージ及び質量データは、モデルAMC 72 L - AI3にのみ適用されます。

他のモデルやオプション機能の詳細については、セールスマンに連絡してください、ご協力ありがとうございます！

現在問い合わせ

技術サポートから総合カスタマーサービスまで、お客様のビジネスと個別ニーズに対応。いつでもどこでもお客様のお手伝いをいたします。

型番	オファー(USD)
AMV48-AI	20
AMC48L-AI	35
AMC48-AI3	29
AMC48L-AI3	44
AMC48-AV	20
AMC48L-AV	35
AMC48-AV3	29
AMC48L-AV3	44
AMC72-AI	23
AMC72L-AI	38
AMC72-AI3	37
AMC72L-AI3	50
