● 最大の36回の単相または12回の位相を測定する
● AC 3 * 220 / 380 V
● 3*1（6）A、3*10（80）A
● RS 485 ( modbus - rtu )
● パラメータを設定する
● 液晶ディスプレイ
● KWHクラス0.5
● ディン35 mm
全般
ADF 400 Lシリーズマルチチャネルエネルギーメーターは、組み合わせモジュールの方法を介して最大36個の単相または12回の3相、CT接続または直接接続を実現することができます。高精度、高濃度、集中管理、インストール柔軟性、地域、学校、すべての地域の企業による互いの非干渉の利点とエネルギーシリーズのこのシリーズ。メーターのサポートプリペイド電力機能をサポートします
関数
 | エネルギー計量 全能動エネルギー，順方向及び逆能動エネルギー，マルチレート能動エネルギー測定 複数関税率 サポート4タイムゾーン、2タイムスロット、14日のタイムスロット、4レート マルチモジュール拡張 12の三相または36の単相直接アクセス測定 12相相互インダクタアクセス測定 コミュニケーション 赤外線通信、MODBUS-RTU、MODBUS TCP、TCP/IP |
インストール:ディン35 mm ディメンション（L * W * H） 72*79.5*115mm プリペイドプロトコル コストコントロール スイッチリレー ビルトイン磁気ラッチリレー 時計精度:≤0.5s/d 起動電流:1‰ln |  |
パラメータ
| 関数 | ADF 400Ｌ |
| ディスプレイ | 液晶ディスプレイ |
エネルギーモニタリング | 有効電力（正・負）、無効電力（正・負） |
パワー測定 | 電圧、電流、力率、周波数、有効電力、無効電力、見かけの電力 |
ハーモニックファンク | 全高調波を含む副高調波（2〜31） |
| 3 PHAアンバランス | 電圧、電流アンバランス |
| DI / DO | メインモジュールCT接続2 di 4 do (直接接続) |
| コミュニケ | 赤外線 RS485 MODBUS-RTU DL/T645 |
| エネルギー履歴 | 12ヶ月のエネルギー記録 |
種類の異なるモジュール
 | メインモジュール | ||
 | 変圧器アクセス測定モジュール 1.双方向三相3 * 1（6）測定が可能です。 2.2アクティブエネルギーパルス出力。 3. 2三相動作状態、パルスおよび通信表示。 4.最大4DI / 4DO機能（K機能）。 | ||
 | 測定モジュールへの直接アクセス | ||
ディメンション
 | |
 |  |
メインモジュールサイズ | スレーブモジュール(ダイレクトアクセスまたはトランスモジュール) |
配線
|  |
| 直接アクセス | CTS経由でのアクセス |
インストール
|
|

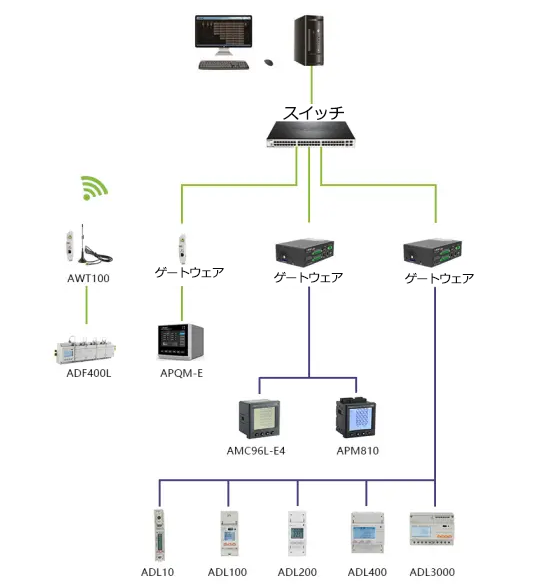

典型的な接続
|
パッケージ
ミニマムパッケージ |  |  |  |  |
ミニマムパッケージ | パッケグの寸法(1pc) 330 * 220 * 150 mm | パッケージ質量（1pc） 1.45 kg | ||
ボックス全体のパッケージ | パッケグの寸法(10pcs) 620 * 480 * 400 mm | パッケージ質量（10pcs） 16 kg | ||
製品HSコード | 9028301400 | |||
アテンション. 上記のパッキング及び質量データは、モデルADF 400L-6Hにのみ適用されます。 他のモデルやオプション機能の詳細については、セールスマンに連絡してください、ご協力ありがとうございます！ |
| 型番 | オファー（USD） |
| ADF400L | 74 |
| ADF400L-2H(1S)(3D) | 148 |
| ADF400L-4H(2S)(6D) | 222 |
| ADF400L-6H(3S)(9D) | 296 |
| ADF400L-8H(4S)(12D) | 370 |
| ADF400L-10H(5S)(15D) | 444 |
| ADF400L-12H(6S)(18D) | 518 |
| ADF400L-7S(21D) | 592 |
| ADF400L-8S(24D) | 666 |
| ADF400L-9S(27D) | 740 |
| ADF400L-10S(30D) | 815 |
| ADF400L-11S(33D) | 888 |
| ADF400L-12S(36D) | 962 |
