●定格電圧AC380V / 660Vのモーターに適しています。
●オプションの漏れ保護。
●入力10チャンネル。 出力6チャンネル、2チャンネル4-20mA;
●2チャンネルModbusRTU; Profibus DP; Profinet; Modbus Tcp; Wifiなど
全般
ARD 3 Mインテリジェントモータープロテクター（以下、プロテクタと称する）は、660 Vまで定格電圧を有する低電圧モータ回路に適しており、保護、測定、制御、通信、操作およびメンテナンスを統合する。フィールドコミュニケーションのニーズを満たすために異なる通信モジュールを選択することができます
パラメータ
 | 精度 アクティブエネルギー：クラス0.5 周波数 範囲：45 - 65 Hz 補助電源装置 AC / DC 85 パルス出力 1600 - 160000 imp / kwh 消費 電圧：消費電力<0.5VA; 電流：消費電力< 0.5VA 補助電源：電力消費≤10 VA |
コミュニケーション: |  |
パラメータ
技術的なパラメータ | 技術指標 | |
プロテクター補助電源 | 二つのパワーモジュール、AC 220 Vパワーモジュール（AC 85 - 265 V / DC 100 - 300 V）デフォルト、AC380 Vパワーモジュール（AC/DC100-415V)オプション | |
モータの定格作動電圧 | AC 220 V / 380 V / 660 V；50 Hz / 60 Hz | |
モータの定格作動電流 | 1 ( 0.1 A- 5000 A) | 外部変流器 |
5 ( 0.1 A- 5000 A) | ||
25(6.3 A- 25 A) | ||
100(25 A- 100 A) | ||
250(63 A- 250 A) | ||
800(250 A - 800 A) | ||
リレー出力接点容量 | インピーダンス負荷 | AC 250V、 10 A |
スイッチング入力 | 受動的なドライコンタクトの10チャンネル（アクティブDC 110 V、DC 220 V、AC 220 V入力は任意である） | |
通信 | 供給される標準 | 2チャネルModbus RTU通信 |
オプション(一つだけ) | 1 - 2チャネルProfibus DPV 1通信、1チャネルProfinet通信、イーサネット通信（ModbusTCPプロトコル） | |
環境 | 作動温度 | - 10℃~55℃ |
貯蔵温度 | - 25℃~70℃ | |
相対湿度 | ≤95％凝縮、腐食性ガスはない | |
高度 | ≤2000 m | |
汚染レベル | レベル3 | |
保護グレード | 本体IP 20、分割表示モジュールIP 54（キャビネットパネルに設置） | |
インストールカテゴリ | レベルIII | |

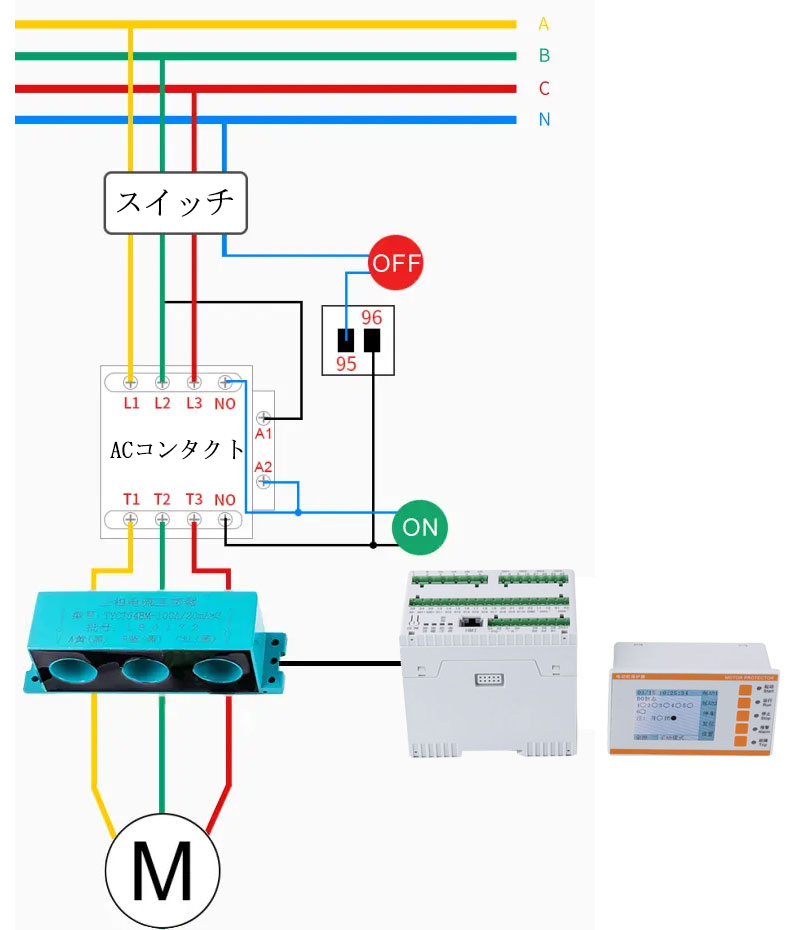

配線
 |  |
 | |
 |  |
パッケージ
ミニマムパッケージ |
|  |  |
|
ミニマムパッケージ | パッケージの寸法( 1 pc) 260 * 155 *195 mm | パッケージ質量（1 pc） 2.34 kg | ||
ボックス全体のパッケージ | パッケージの寸法(6 pcs) 480*455 * 395 mm | パッケージ質量 (6 pcs) 14.8 kg | ||
製品HSコード | 853630000 | |||
注意！ 上記のパッケージ及び質量データは、モデルARD3M-100+60L1にのみ適用されます。 他のモデルやオプション機能の詳細については、セールスマンに連絡してください、ご協力ありがとうございます！ |
型番 | オファー (USD) |
ARD3M-1 | 296 |
ARD3M-5 | 296 |
ARD3M-25 | 296 |
ARD3M-100 | 296 |
ARD3M-250 | 356 |
ARD3M-800 | 415 |
H | 30 |
SR | 30 |
Ri | 30 |
WR | 30 |
M1 | 30 |
M2 | 60 |
SU | 60 |
CP | 237 |
2CP | 474 |
PNET | 356 |
MCE | 74 |
60L1 | 45 |
60L2 | 89 |
L | 30 |
L | 60 |
L | 90 |
