全般
ARD 3スマートモータープロテクターは、モータの実行中に多くの欠点からモーターを保護し、液晶を通してはっきりと直感的に実行状態を表示することができます。
パラメータ
| |
|
|
パラメータ
技術的なパラメータ | 技術指標 | |
プロテクター補助電源 | AC85-265V / DC 100-350V、消費電力15VA | |
モータの定格作動電圧 | AC 350 V / 660 V、50 Hz / 60 Hz | |
モータの定格作動電流 | 1 ( 0.1A - 5000A) | 小型特殊変圧器 |
5 ( 0.1A - 5000A) | ||
25(6.3A - 25A) | ||
100(25A - 100A) | ||
250(63A - 250A) | 特殊変圧器 | |
800(250 A - 800 A) | ||
リレー出力接点容量 | インピーダンス負荷 | AC250V、10A |
リレー出力コンタクタ、 | 5チャンネル、AC 250 V | |
スイッチング入力 | 9チャンネル、オプトカプラー分離 | |
コミュニケーション | RS485 Modbus_RTU, Profibus_DP | |
環境 | 作動温度 | -10ºC～55ºC |
貯蔵温度 | -25ºC～70ºC | |
相対湿度 | ≤95﹪凝縮、腐食性ガスはない | |
高度 | ≤2000 m | |
汚染レベル | クラス2 | |
保護グレード | 本体IP 20、分割表示モジュールIP 54（内閣パネルに設置） | |
インストールカテゴリ | レベルIII | |

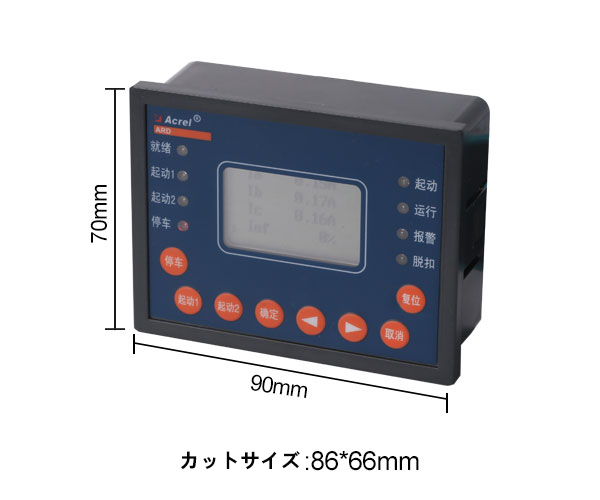

寸法
 |  |
 | |
 |  |
典型的な接続
パッケージ
ミニマムパッケージ |  |  |  |  |
ミニマムパッケージ | パッケージの寸法（1pc) 260 * 155 * mm | パッケージ質量（1pc） 2.34 kg | ||
ホールボックスパック | パッケージの寸法（36pcs) 480×455 * 395 mm | パッケージ質量（36pcs） 14.8 kg | ||
製品HSコード | 8543709990 | |||
注意！ 上記のパッキング及び質量データは、モデルARD3-100+90Lにのみ適用されます。 他のモデルやオプション機能の詳細については、セールスマンに連絡してください、ご協力ありがとうございます！ |
MODEL | FUNCTION | UNIT PRICE (USD) |
ARD3-1 | protect motors from many faults during the motor running,overload, under load, locked-rotor, obstruction, imbalance , etc. | 237 |
ARD3-5 | 237 | |
ARD3-1.6 | 237 | |
ARD3-6.3 | 237 | |
ARD3-25 | 267 | |
ARD3-100 | 296 | |
ARD3-250 | 355 | |
ARD3-800 | 415 | |
C | RS485(Modbus-RTU) | 30 |
2C | 2 channel Modbus-RTU. | 60 |
CP | 1 Channel Profibus DPV1 | 148 |
M | 4-20mA analog output | 30 |
U | voltage | 30 |
T | temperature protection | 30 |
90L | display module | 45 |
SR | SOE event record | 30 |
SU | anti electricity shake | 60 |
tE | time protection | 30 |
Ep | electrical energy | 60 |
L | Leakage function below 100A | 30 |
L | Leakage function below 100A-250A | 60 |
L | Leakage function below 250A-800A | 88 |
