全般
ARD2Fインテリジェントモータープロテクター（以下、プロテクターと呼びます）は、定格電圧が最大660Vの低電圧モーター回路に適しており、保護、測定、制御、通信、操作、および保守を統合します。その完全な保護機能により、 ロジックプログラマブル機能を備えたモーターは、さまざまな制御方法に対応できます。
機能的特徴
 | ①保護機能 ②Control関数 様々な制御方法、プログラム可能な入力と出力 ③測定、監視 三相電圧、電流、有効電力、電気エネルギー、漏れ電流、力率、PTC / NTC ④オペレーション・メンテナンス記録 ⑤コミュニケーション ⑥ヒューマンコンピュータインタラクション |
パラメータ
技術的なパラメータ | 技術指標 | |
プロテクター補助電源 | 2つの電源モジュールをサポート、AC 220V電源モジュール（AC85-265V / DC100-300V）デフォルト、AC 380V電源モジュール（AC / DC100-415V）オプション | |
モータの定格作動電圧 | AC220V / 380V / 660V，50Hz / 60Hz | |
モータの定格作動電流 | 1 ( 0.1A - 5000A) | 外部変流器 |
5 ( 0.1A - 5000A) | ||
25(6.3A - 25A) | ||
100(25A - 100A) | ||
250(63A - 250A) | ||
800(250A - 800A) | ||
リレー出力接点容量 | インピーダンス負荷 | AC250V、10A |
スイッチング入力 | 受動的なドライコンタクトの10チャンネル（アクティブDC 110 V、DC 220 V、AC 220 V入力は任意である） | |
コミュニケーション | Modbus - RTU通信, ProfibusCall DP通信 | |
環境 | 作動温度 | -10ºC～55ºC |
貯蔵温度 | -25ºC～70ºC | |
相対湿度 | ≤95﹪凝縮、腐食性ガスはない | |
高度 | ≤2000 m | |
汚染レベル | クラス3 | |
保護グレード | 本体IP 20、分割表示モジュールIP 54（内閣パネルに設置） | |
インストールカテゴリ | レベルIII | |

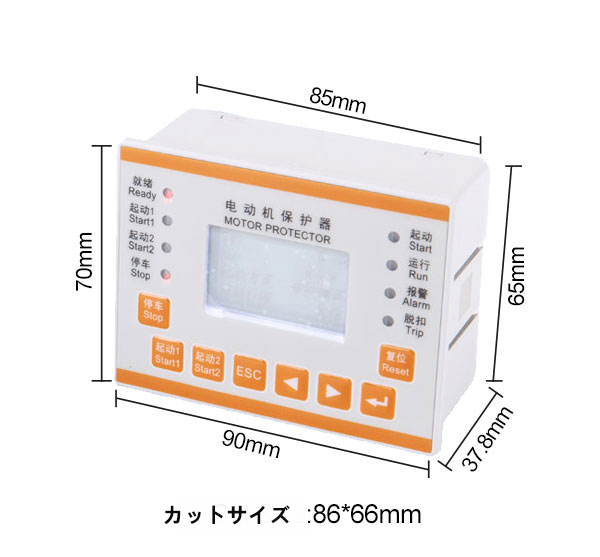

寸法
 |  |
 | |
 |  |
パッケージ
ミニマムパッケージ |  |  |  |  |
ミニマムパッケージ | パッケージの寸法（1pc) 260 * 155 * 195mm | パッケージ質量（1 pc） 2.34 kg | ||
ボックス全体のパッケージ | パッケージの寸法（6pcs) 480×455 * 395mm | パッケージ質量（6pcs） 14.8 kg | ||
製品HSコード | 853630000 | |||
注意！ 上記のパッキング及び質量データは、モデルARD2F-100+90Lのみ適用されます。 他のモデルやオプション機能の詳細については、セールスマンに連絡してください、ご協力ありがとうございます！ |
型番 | オファー (USD) |
ARD3M-1 | 296 |
ARD3M-5 | 296 |
ARD3M-25 | 296 |
ARD3M-100 | 296 |
ARD3M-250 | 356 |
ARD3M-800 | 415 |
H | 30 |
SR | 30 |
Ri | 30 |
WR | 30 |
M1 | 30 |
M2 | 60 |
SU | 60 |
CP | 237 |
2CP | 474 |
PNET | 356 |
MCE | 74 |
60L1 | 45 |
60L2 | 89 |
L | 30 |
L | 60 |
L | 90 |
