全般
●オフィスビル●科学、教育、文化などの建物●商業ビル●通信アーキテクチャ●輸送建設●観光アーキテクチャ
構造体
主な関数
マニュアルコントロール
オートコントロール
シーンコントロール
時刻制御
集中制御
機能的特徴
| 1 .調光F調：相対調光と調光機能 2 .プリセット機能 3 .シーンコントロール |
パラメータ
電源機能 | KNXバスフィーダ | DC 21-30 V |
電源電流 | <12mA | |
消費電力 | <360mW | |
負荷電流 | Max 5A | |
外部接続 | KNX - TP 1 | ツイストペアケーブル |
配線端子 | 0.5 nmの0.6 nmトルクで終端 | |
操作とディスプレイ インタフェース | プログラミングキーと 関連用語n ディーター | LEDインジケータは、プログラミングを待っているときに赤になります の間と後に緑色になります |
温度範囲 | 作動温度 | - 5℃+ 45℃ |
貯蔵温度 | - 25℃～55℃ | |
輸送温度 | - 30℃+ 70℃ | |
環境 要件 | 最大湿度 | 95 % |
寸法（mm） | 72 x 90 x 62 | |
インストール | 標準35 mmトラックのインストール | |
配線
 |  |
仕様 |  | |
指示灯説明 | ① 幹線入力端子 ② シリコン制御調光の概略図 ③ プログラミングキー ④ KNXバスターミナル ⑤ ランニングとプログラミング ⑥ ラベル ⑦ トライアック調光モジュール出力インタフェース ⑧ LEDトライアック調光電源 | |
| インストールノート:モジュールは35 mmトラック設置に適用できる。出力端子は負荷に接続され、KNXバスはバスターミナルによって他のモジュールと接続されている |
ネットワーク
アプリケーション
 |  |
パッケージ

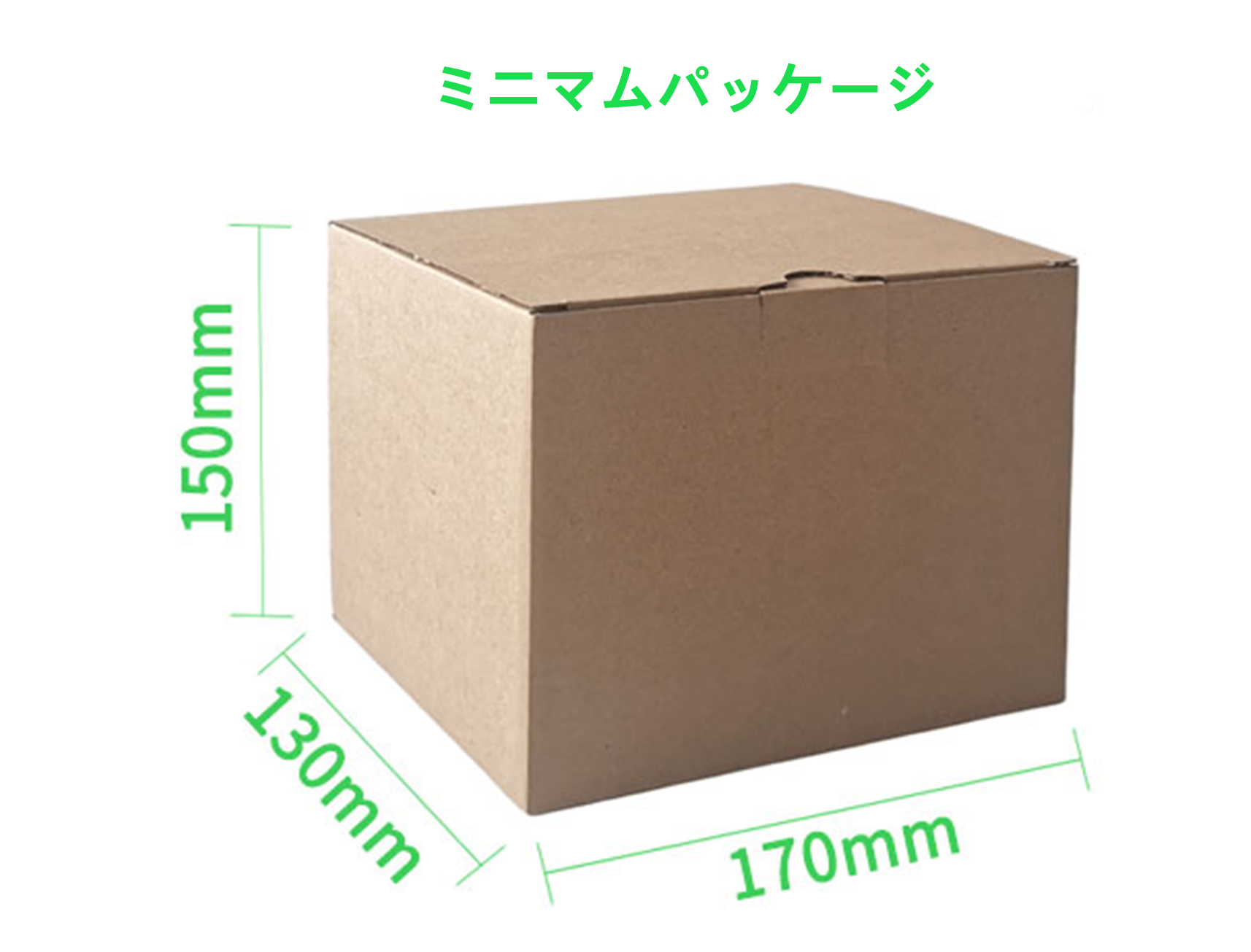

ミニマムパッケージ |  |  |  |  |
ミニマムパッケージ | パッケグの寸法(1pc) 170 * 150 * 130 mm | パッケージ質量（1 pc） 0.5kg | ||
ボックス全体のパッケージ | パッケージの寸法(36 pcs) 450 * 240 * 250 mm | パッケージ質量(36 pcs) 18.5 kg | ||
製品HSコード | 8537101190 | |||
アテンション. 上記のパッキング及び質量データは、モデルASL 100−TD 2／5にのみ適用されます。 他のモデルやオプション機能の詳細については、セールスマンに連絡してください、ご協力ありがとうございます！ |
| 型番 | オファー（USD） |
| ASL100-P640/30 | 295 |
| ASL100-S2/16 | 150 |
| ASL100-S4/16 | 265 |
| ASL100-S8/16 | 370 |
| ASL100-S12/16 | 445 |
| ASL100SD2/16 | 235 |
| ASL100SD4/16 | 325 |
| ASL100-TD2/5 | 235 |
| ASL100-WI4/230 | 148 |
| ASL100-DI4/230 | 148 |
| ASL100-T2/BM | 175 |
| ASL100-T2/BR | 175 |
| ASL100-F1/2 | 118 |
| ASL100-F2/4 | 148 |
| ASL100-F4/8 | 177 |
| ASL100-KNX-IP | 896 |
