简介
ARD3T電機保護器（以下簡稱保護器）適用於額定電壓380V及以下的低壓電機電路，集保護、量測、控制、通信、操作、維護於一體，其完善的保護功能保證了電機的安全運行，具有邏輯可程式設計功能，可以滿足多種控制方法。
功能特徵
 | ①保護功能 ②C控制功能 多種控制方法，可程式設計輸入和輸出 ③量測、監測 三相電壓、電流、有功功率、電能、洩漏電流、功率因數、PTC/NTC ④國有企業 ⑤通訊 RS485 Modbus RTU或Profibus DP |
參數
技術參數 | 技術指標 | |
輔助電源保護器 | AC/DC110/220V或AC380V，功耗15VA | |
電動機的額定工作電壓 | AC380V/660V，50Hz/60Hz | |
電機的額定工作電流 | 1（0.1A-5000A） | 採用量測模塊 |
5（0.1A-5000A） | ||
25（6.3A-25A） | ||
100（25A-100A） | ||
250（63A-250A） | 採用電流互感器和量測模塊 | |
800（250A-800A） | ||
滲漏 | 50mA-1A或3A-30A | 採用量測模塊和洩漏電流互感器 |
繼電器輸出觸點容量 | 阻抗負載 | AC250V、6A；DC24V、6A |
主開關輸入和輸出 | 4DI/4DO | |
開關量模塊 | 4DI/3DO | |
溫度模塊 | 外部感測器類型：PT100、PT1000、Cu50、PTC、NTC | |
類比模塊 | 2通道4-20mA輸入和2通道4-20mA輸出 | |
主通訊 | RS485 Modbus_RTU | |
通訊模塊 | 雙RS485 Modbus_RTU，Profibus_DP | |
環境 | 工作溫度 | -10ºC～55ºC |
儲存溫度 | -25ºC～70ºC | |
相對濕度 | ≤95﹪無冷凝，無腐蝕性氣體 | |
高度 | ≤2000米 | |
污染水准 | 第3類 | |
防護等級 | 主體IP20，分體式顯示模塊IP45（安裝在機櫃面板上） | |
安裝類別 | 三級 | |

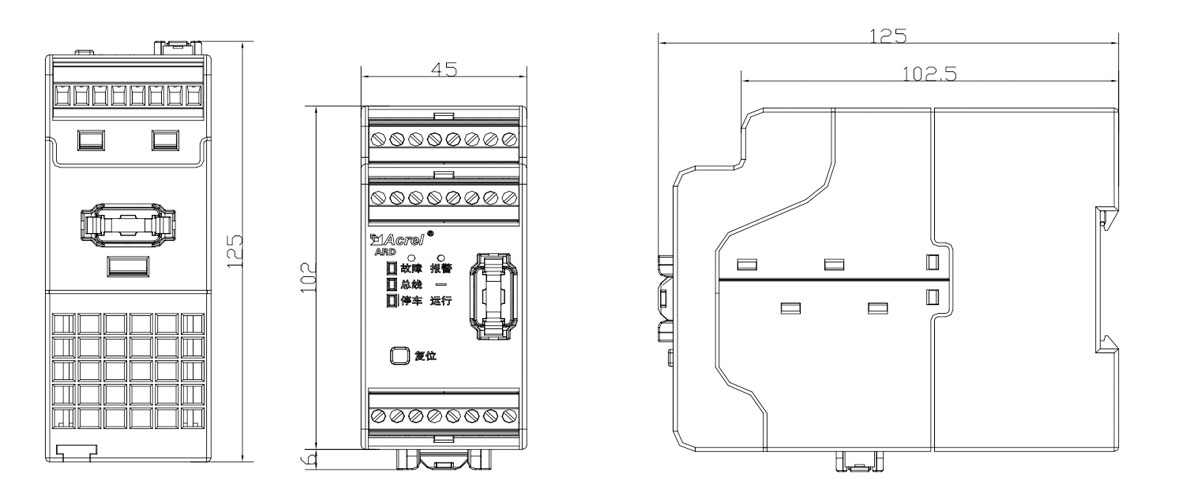

尺寸
 |
連接
“
應用
包裝
最小包裝 |  |  |  |  |
最小包裝 | 包裝尺寸（1pc） 260*155*195mm | 包裝重量（1pc） 2.34 kg | ||
整盒包裝 | 包裝尺寸（6pcs） 480*455*395mm | 包裝重量（6pcs） 14.8 kg | ||
產品HS程式碼 | 8536300000 | |||
注意！ 以上包裝和重量數據僅適用於型號ARD2F-100+90L。 其他型號或可選功能，請聯系銷售人員瞭解詳情，謝謝合作！ |
MODEL | FUNCTION | UNIT PRICE (USD) |
ARD3T-A(1.6-800A) | Measurement current,overload, under load, locked-rotor, obstruction, imbalance (current, voltage,overvoltage, undervoltage, etc. Protection starting, Y- △ starting, auto-transformer starting, and other starting modes. SOE,4DI/4DO, 1 channel Modbus-RTU. | 415 |
60L1 | Dot matrix display module | 45 |
UL | Leakage current | 30 |
C | 2 Channel Modbus-RTU | 30 |
CP | 1 Channel Profibus DPV1 | 177 |
T | temperature protection | 45 |
M2 | Output: 2 channel 4-20mA | 30 |
2M | Input: 2 channel 4-20mA | 30 |
2M2 | Input: 2 channel 4-20mA and Output: 2 channel 4-20mA | 60 |
4DI/3DO(DC24V) | 4 channel DI, 3 channel DO | 60 |
4DI/3DO(DC110V,DC220V,AC220V) | 4 channel DI, 3 channel DO | 45 |
SU | Anti-shake function | 60 |
Ep | electrical energy | 60 |
tE | time protection | 30 |
