AC 0 - 50 A電流変換器Ba 10 - AI / I Ba 10 - AI / V

BA10-AI/I, BA10-AI/V




● 開口：10 mm

● 入力：AC 0 -( 8 - 50 ) A
● アナログ出力：DC
● 過負荷：定格値の1.2倍
● 電源：DC 12 V / DC 24 V




説明

全般

BAシリーズの電流変換器は主に産業オートメーションで使用されており、AC電流を直接600 Aまで測定することができる

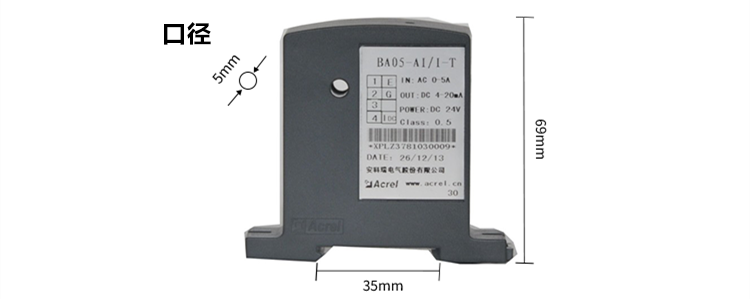

寸法






配線



  • +正の電源（逆ではない）
  • パワーアース
  • G（電流出力は負で、電源と共用できる）
  • IDC（電流出力正）、VDC（電圧出力正）


インストール



スクリュー固定インストール


キャビネットの下部パネルには、適切な場所を開く
固定穴の位置に対応する2つのねじ穴
設置されたセンサーセンサーを配置した後、位置決めをインストールします
スクリュー

DINレールインストール


標準的なdi 35 mmレールを取り付けるのに適した場所を選んでください
そして、BAセンサーをレールに取り付ける


アプリケーション





セメントビル石油化学工業鉄鋼冶金学鉄道交通


パッケージ



ミニマムパッケージ





ミニマムパッケージ


パッケグの寸法(1pc)

16 * 12.5 * 7.5 cm

パッケージ質量（1pc）

0.2 kg


ボックス全体のパッケージ


パッケグの寸法(30pcs)

45.5 * 26 * 19.5 cm

パッケージ質量（30pcs）

7 kg


製品HSコード


9030339000

注意！

上記のパッキング及び質量データは、モデルBA10-AI/Iにのみ適用されます。

他のモデルやオプション機能の詳細については、セールスマンに連絡してください、ご協力ありがとうございます！





型番オファー（USD）
BA20(II)-AI/I31
BA20(II)-AI/V
31
BA50(II)-AI/I
44
BA50(II)-AI/V
44
BA50L(II)-AI/I
66
BA50L(II)-AI/V
66
